Рекуперация воздуха в вентиляции: устройство, принцип действия и установка

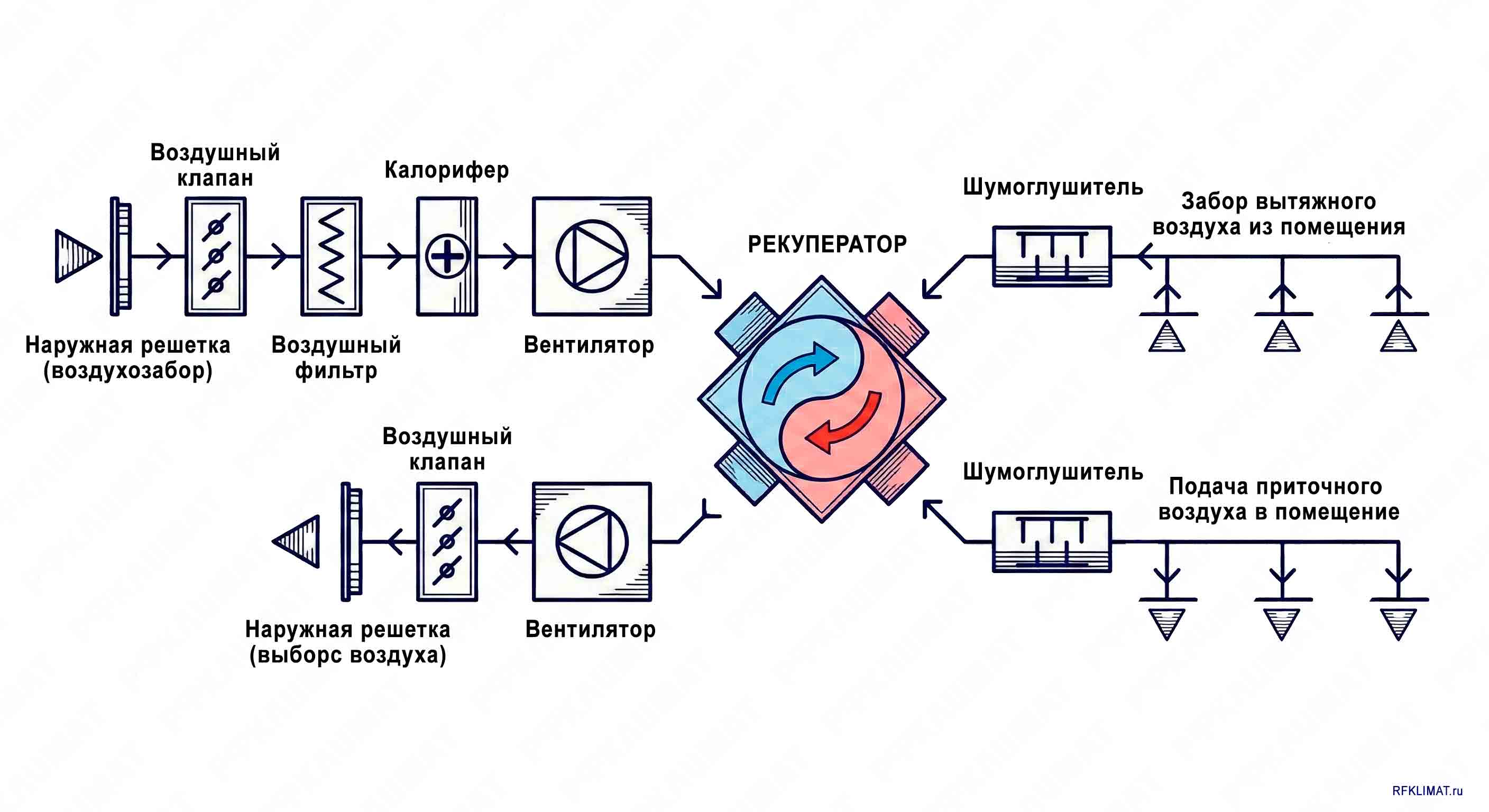

Приточно-вытяжная вентиляция с рекуперацией обеспечивает организованный воздухообмен с одновременным возвратом тепловой энергии. Система состоит из приточного и вытяжного каналов, вентиляторов, фильтров и рекуператора - теплообменника, в котором пересекаются два потока воздуха без их смешивания.

Отработанный тёплый воздух из помещений удаляется через вытяжные решётки и проходит через теплообменник, где передаёт тепло холодному приточному воздуху, поступающему с улицы. Зимой приток предварительно подогревается, летом - частично охлаждается за счёт более прохладного вытяжного воздуха. Это значительно снижает нагрузку на системы отопления и кондиционирования.

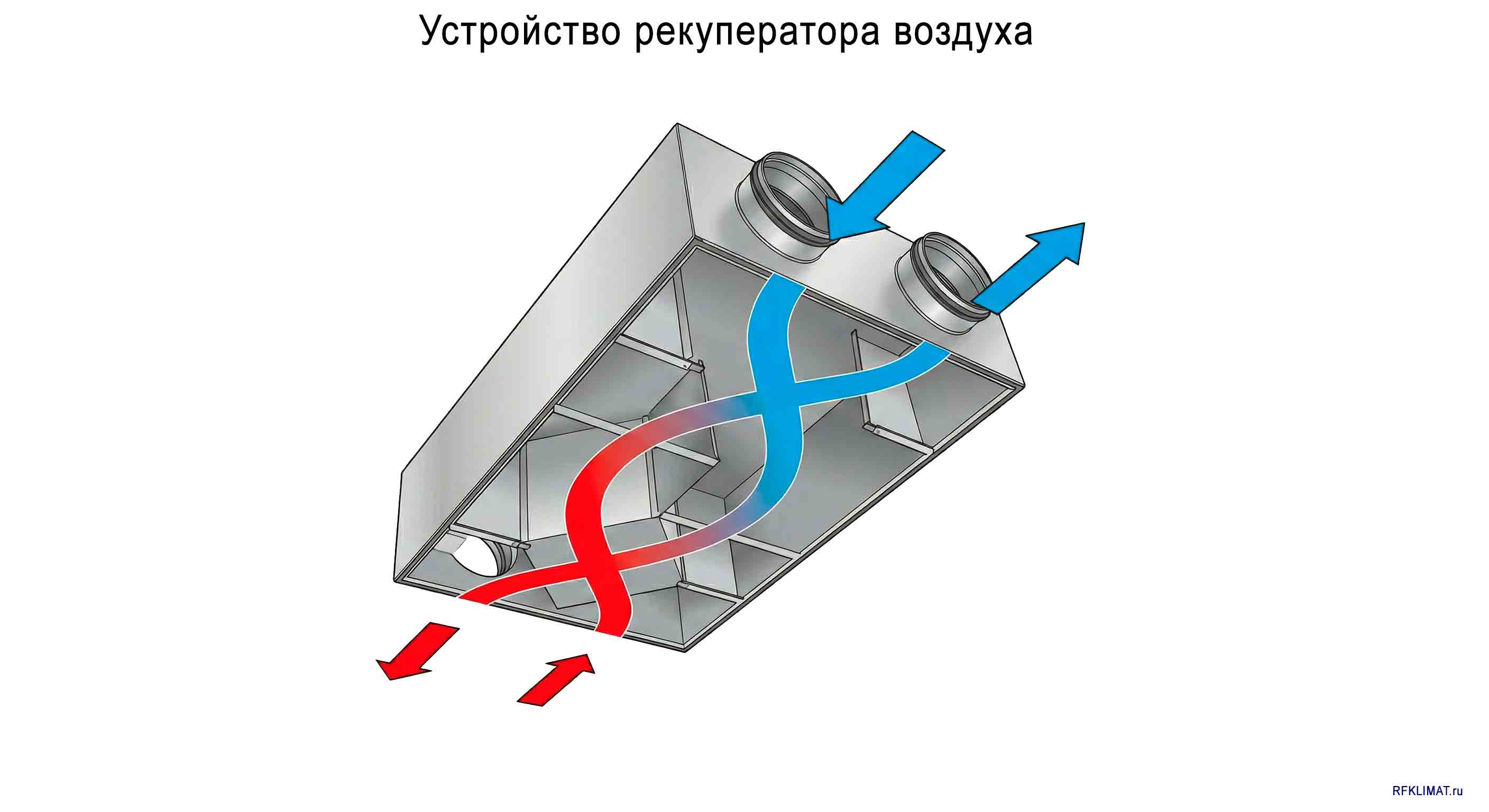

Конструктивно рекуператор выполнен в виде корпуса с патрубками притока и вытяжки. Внутри размещён основной узел — теплообменник, обеспечивающий передачу тепла между потоками воздуха. Приточный и вытяжной потоки движутся навстречу друг другу, однако не смешиваются благодаря пластинчатому или мембранному разделителю.

Установка комплектуется фильтрами очистки приточного и удаляемого воздуха, что защищает теплообменник от загрязнений и поддерживает санитарное качество воздуха. Перемещение потоков обеспечивают вентиляторы, а герметичный тепло- и шумоизолированный корпус снижает потери энергии и уровень шума. Современные модели оснащаются автоматикой, позволяющей регулировать производительность, контролировать температуру и адаптировать режим работы под текущие параметры микроклимата. Подробнее о том, из чего состоит вентиляционная система.

Пластинчатые - представляют собой кассету из тонких алюминиевых или полимерных пластин, между которыми формируются каналы для приточного и вытяжного потоков. Воздух проходит по разным каналам и не смешивается, а тепловая энергия передаётся через поверхность пластин.

По схеме движения потоков различают перекрёстные и противоточные модели. Перекрёстные компактнее и проще. Противоточные обеспечивают более высокий коэффициент теплоутилизации чем перекрестные, что повышает энергоэффективность системы.

Эффективность пластинчатых рекуператоров (КПД теплоутилизации) определяется совокупностью конструктивных и эксплуатационных факторов:

Роторные рекуператоры - это теплообменники с вращающимся барабаном (тепловым колесом), установленным между приточным и вытяжным каналами. Ротор поочерёдно проходит через тёплый удаляемый и холодный приточный воздух, аккумулируя и передавая тепловую энергию. Они устойчивы к обмерзанию и частично передают влагу, что улучшает микроклимат. Применяются на коммерческих и промышленных объектах с высокой производительностью вентиляции.

Роторные рекуператоры демонстрируют более высокий КПД по сравнению с пластинчатыми аналогами за счёт непрерывного аккумулирования и передачи тепла. Интеллектуальная автоматика изменяет скорость вращения ротора в зависимости от температуры и нагрузки, снижая риск образования льда. Благодаря этому система работает стабильно без циклов оттайки и потери эффективности.

Данный вид рекуператоров, по сути более современная и продвинутая разновидность пластинчатых теплообменников, способных передавать не только тепло, но и часть влаги между вытяжным и приточным воздухом. В их конструкции используется специальная полимерная мембрана, обладающая паропроницаемостью. Потоки воздуха не смешиваются, однако через мембрану происходит перенос тепловой энергии и водяного пара.

Главное преимущество энтальпийных рекуператоров - сохранение комфортной влажности в помещении. Зимой они уменьшают пересушивание воздуха, возвращая часть влаги из удаляемого потока. Это особенно актуально для квартир и частных домов с герметичными окнами и интенсивным отоплением.

Энтальпийные рекуператоры начали активно применяться с конца 1990-х - начала 2000-х годов, когда появились промышленные полимерные мембраны с контролируемой паропроницаемостью.

Первые разработки энергоутилизационных систем (ERV - Energy Recovery Ventilation) появились в США и Японии ещё в 1980-х, однако массовое распространение технологии началось позже - с ужесточением требований к энергоэффективности зданий и герметичности ограждающих конструкций.

В Европе активное внедрение связано с развитием стандартов энергоэффективного строительства (пассивные дома, низкоэнергетические здания).

В России энтальпийные рекуператоры стали применяться значительно позже — примерно с 2010-х годов.

Эффективность работы рекуперационной установки воздуха определяется КПД теплоутилизации — долей возвращаемого тепла от удаляемого воздуха к приточному.

Средние показатели КПД рекуператоров тепла по их типам:

• Пластинчатые рекуператоры - 50-75%;
• Противоточные - 70-90%;
• Роторные - 75-85%;
• Энтальпийные - до 90% (с частичной передачей влаги).

Фактическая эффективность зависит от:

• расхода воздуха;
• герметичности установки;
• чистоты теплообменника;
• качества проектирования системы.

В реальных условиях годовая экономия тепловой энергии в частном доме может достигать 25-40%.

Приточно-вытяжная вентиляция с рекуперацией требует профессионального проектирования и точного монтажа. Ключевая задача - обеспечить расчётный воздухообмен, минимальные теплопотери и стабильную работу теплообменника.

Сначала выполняется подбор оборудования по производительности (м³/ч) и аэродинамическому сопротивлению сети.
Далее монтируется установка, воздуховоды, шумоглушители, клапаны и система автоматики.
Важно соблюдать герметичность соединений и теплоизоляцию каналов, особенно в неотапливаемых зонах, чтобы исключить конденсат и потери тепла.

Эфективность системы зависит от:

• балансировки притока и вытяжки;
• корректного подбора типа рекуператора;
• наличия фильтрации требуемого класса;
• автоматики защиты от обмерзания;
• правильной тепло- и шумоизоляции;
• регулярного сервисного обслуживания.

Нарушение баланса потоков или ошибки в расчётах приводят к снижению КПД и перерасходу энергии.

После монтажа выполняется настройка системы: измеряется фактический расход воздуха, регулируются заслонки, настраивается автоматика, проверяется работа датчиков температуры и защиты от замерзания. При необходимости корректируется скорость вентиляторов и алгоритм работы калорифера.
Запуск системы вентиляции с рекуперационной установкой требует профессионального выполнения наладочных работ.
Без качественных ПНР система не выйдет на проектные показатели.

Системы вентиляции с рекуперацией тепла являются технически обоснованным решением для обеспечения воздухообмена в умеренных и холодных климатических зонах, а также в условиях ограниченных тепловых или электрических мощностей для подогрева приточного воздуха. Установки позволяют возвращать часть тепловой энергии вытяжного воздуха, снижая нагрузку на отопительное оборудование и сокращая эксплуатационные затраты.
В материале рассмотрены ключевые принципы функционирования таких систем и их основные типы. А также важность профессионального проектирования и качественного монтажа для достижения расчетных показателей энергоэффективности.
